视觉工程配置
在使用本教程前，你已经在机器人通信配置章节中使用案例工程“有序工件上料”创建了方案。
在本教程中，你将先了解工程思路，然后通过调节步骤参数完成工程的部署，从而识别工件的位姿并输出视觉结果。
工程思路介绍
在本教程中，你需要使用Mech-Vision软件进行视觉工程配置。视觉工程配置的流程如下图所示。
视觉工程配置流程各个阶段说明如下。
| 阶段 | 使用软件 | 说明 |
|---|---|---|
连接相机并采集图像 |
Mech-Vision |
通过Mech-Vision软件的“从相机获取图像”步骤连接相机，以实现图像采集目的。 |
识别工件 |
Mech-Vision |
通过Mech-Vision软件的“3D工件识别”步骤对图像数据进行一系列视觉处理（点云预处理、3D匹配等），实现工件的快速识别。 |
调整位姿 |
Mech-Vision |
通过Mech-Vision软件的“调整位姿V2”步骤对“3D工件识别”步骤输出的位姿进行坐标系转换、位姿调整、位姿排序，或位姿过滤等。 |
规划机器人路径 |
Mech-Vision |
通过Mech-Vision软件的“路径规划”高级组件，将基于上一步调整后的工件位姿，动态规划出无碰撞的机器人移动路径。 |
输出规划路径 |
Mech-Vision |
当接收到机器人（本教程使用）或PLC发送的标准接口指令，Mech-Vision的“输出”步骤返回规划的无碰撞的机器人移动路径。 在完成机器人通信配置以及Mech-Vision工程的配置后，Mech-Vision在每次运行后即可以输出规划的路径。 你需要机器人侧编写机器人程序，实现发送触发Mech-Vision工程运行以及获取Mech-Vision输出的规划路径的标准接口指令。具体请参考“实现抓放”章节中的说明。 |
步骤参数调节
在本节，你将通过调节各个步骤的参数来完成工程的部署。
| 本节中操作的工程为“有序工件上料”方案中的“Vis_Target_Objects_Recognition”工程。 |
从相机获取图像
步骤名称 |
从相机获取图像 |
|---|---|
所属阶段 |
连接相机并采集图像 |
图示 |
|
说明 |
需要连接真实相机，并配置相关参数，确保相机可以正常采集图像。 |
-
在Mech-Vision工程编辑区，选中从相机获取图像步骤，在界面右下角步骤参数选项卡中单击选择相机按钮。
-
在弹出的选择相机及其标定参数组窗口中单击相机编号右侧的
图标。当该图标将变为
图标时，表明相机连接成功。
连接相机后，单击选择参数组按钮，选择标定好的、带有ETH/EIH和日期的标定参数组。
此处选择的标定参数组为完成手眼标定后生成的标定参数组。 -
连接相机并设置标定参数组后，相机标定参数组、IP地址和端口等参数将自动获取。请确认配置参数组已设置为“反光物体”。
-
单击从相机获取图像步骤的单步运行按钮触发图像采集，双击步骤的“相机深度图”和“相机彩色图”数据流连线，并在调试输出窗口查看是否成功从相机获取到图像。
-
如果在调试输出窗口可以看到正常的深度图和彩色图，则表明Mech-Vision软件已成功连接真实相机，并可以正常采集图像。
3D工件识别
步骤名称 |
3D工件识别 |
|---|---|
所属阶段 |
识别工件 |
图示 |
|
说明 |
需要设置点云预处理参数、在工件库中制作工件模板并选择工件、设置识别参数、配置输出端口。 |
3D工件识别步骤提供了内置的可视化3D工件识别工具，通过配置向导，只需三步即可轻松实现工件位姿的识别。
你可以通过以下任一方法打开3D工件识别工具界面，开始参数调节。
-
在工程编辑区单击步骤上的配置向导按钮。
-
在步骤参数选项卡中单击配置向导按钮。
点云预处理
点云预处理将采集到的图像数据转换为点云，进而设置有效的点云识别区，检测边缘点云，并过滤掉不符合规则的点云，提升后续的识别效率。
在本步骤，你需要设置有效的识别区，从而将干扰因素屏蔽在区域外，以提升识别效率。设置识别区时，其范围应包含托盘及托盘上的工件，可适当外扩20至30毫米，以包容托盘放置位置的小幅变动所产生的影响。
通常，保留其他预处理参数的默认值即可。如果场景中存在较多杂点，可以尝试调整相关参数。详情请参考点云预处理。
| 在完成参数调节后，可以在预览预处理结果区域单击运行步骤按钮，在可视化区域确认预处理效果满足预期。 |
工件选择与识别
|
制作工件模板
本教程中，请参考通过示教法设置抓取点，然后利用相机采集点云生成点云模板制作工件的点云匹配模板。
|
如果用户只进行仿真模拟，可以使用如下位姿作为通过示教法设置的抓取点的位姿：
在设置抓取点的位姿时，选择“欧拉角”表示姿态。 |
注意事项：
-
当使用示教法制作模板时，需要使输出的匹配位姿与模板角度偏差尽量较小。在工件库的3 编辑模板选项卡的点云模板配置区域，开启配置点云模板选项，并将避免误匹配参数设置为“自动计算可能匹配失败的位姿”。
工件模板创建完成后，关闭工件库窗口返回3D工件识别工具界面，点击更新工件按钮。如果该方案工件库中只有一个工件模型，工具将自动选择该工件模型。如果该方案工件库中有多个工件模型，请选择需要使用的工件模型。
调整位姿V2
步骤名称 |
调整位姿V2 |
|---|---|
所属阶段 |
调整位姿 |
图示 |
|
说明 |
需要配置参数实现位姿变换、位姿调整、位姿排序以及位姿过滤。 |
得到工件位姿后，需要对位姿进行调整，处理流程如下。
Mech-Vision内置位姿调整工具，你可使用该工具轻松实现物体位姿的调整及抓取顺序的优化。你可以通过以下任一方法打开位姿调整工具界面，开始参数调节。
-
在工程编辑区单击步骤上的配置向导按钮。
-
在步骤参数选项卡中单击配置向导按钮。
请按照如下步骤调节参数：
-
位姿变换：在位姿调整选项卡中，将位姿从相机坐标系转换至机器人坐标系。
-
位姿调整：在位姿调整选项卡中，将方向调整设置为“自动对齐”，选择Z轴对齐应用场景。该操作将位姿Z轴朝向尽量与机器人坐标系Z轴正方向朝向一致。
-
位姿排序：在位姿规则选项卡中，选择“‘Z’形平面排序”排序类型。
-

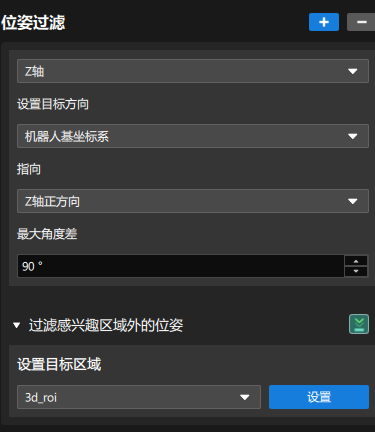

角度过滤：在位姿规则选项卡中，根据位姿Z轴方向过滤明显不可抓取的位姿，减少“路径规划”高级组件路径规划的耗时。
-
过滤感兴趣区域外的位姿：在位姿规则选项卡中，设置目标区域（感兴趣区域），判断位姿是否在感兴趣区域内，并只保留感兴趣区域内的位姿。
此处的目标区域（3d_roi）在机器人坐标系下。为避免出现错误过滤的问题，必须根据实际外参重新设置目标区域。
